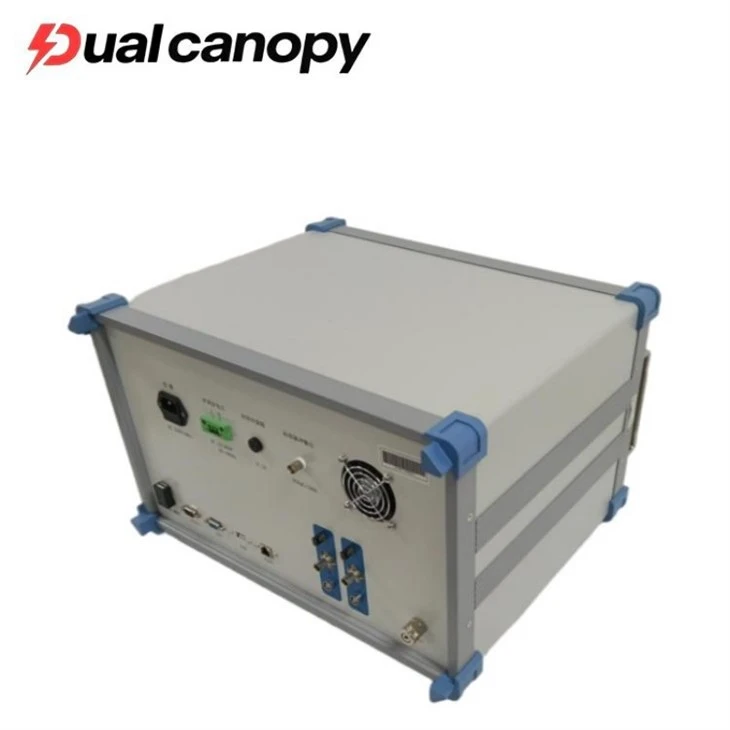

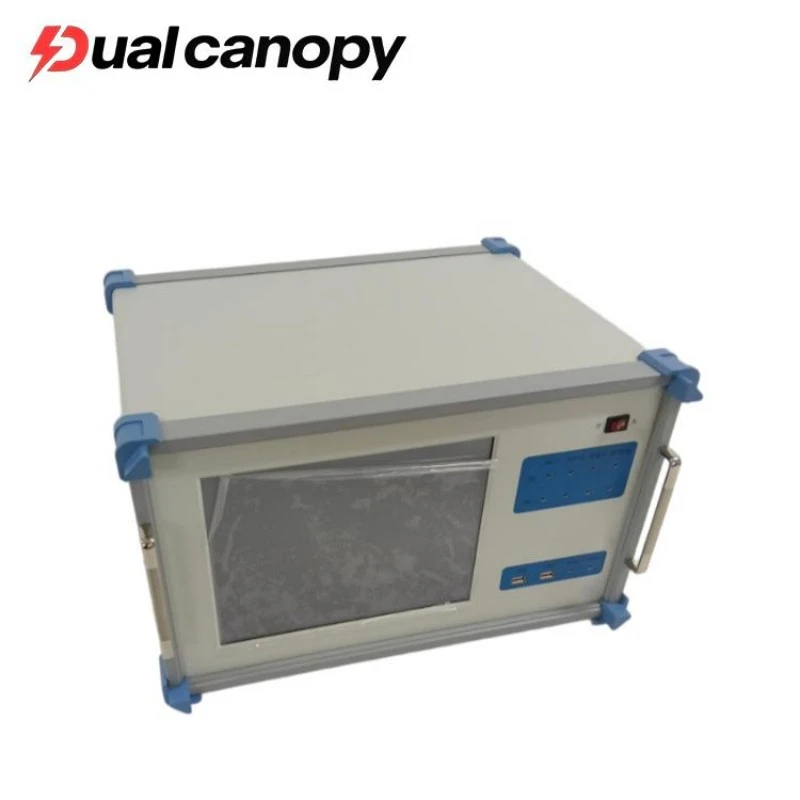

Daļējas izlādes testeris

Dual Canopy Mechanic Electrical Engineering Co., Ltd. ir viens no vadošajiem daļējas izlādes testera ražotājiem un piegādātājiem Ķīnā. Lūdzu, nekautrējieties šeit pārdot produktus ar atlaidēm un saņemiet piedāvājumu no mūsu rūpnīcas. Pielāgoti pasūtījumi ir laipni gaidīti.

TheDaļējas izlādes (PD) testerisir ļoti jutīgs diagnostikas instruments, kas paredzēts atklāšanai un analīzeidaļēja izlādes darbībaaugstsprieguma{0}}izolācijas sistēmās. Daļēja izlāde ir lokalizēta elektriskā izlāde, kas tikai daļēji savieno izolāciju starp vadītājiem, un tā ir galvenais izolācijas degradācijas rādītājs.

Atšķirībā noHipot testerikas izmanto augstu spriegumu, lai pārbaudītu bojājumus (destruktīvs "go/no{0}}go" tests), PD testeri darbojas ar normālu vai nedaudz paaugstinātu darba spriegumu, lai noteiktu.sākušās kļūdasnesabojājot izolāciju. Tas padara PD testēšanu par stūrakmeniCondition{0}}Based Maintenance (CBM)kritiskiem jaudas aktīviem.

Mūsu PD testeris atbalsta vairākas noteikšanas tehnoloģijas, tostarpUltra{0}}Augsta frekvence (UHF), Pārejošs zemes spriegums (TEV), Ultraskaņas, unAugstas{0}}frekvences strāvas transformators (HFCT)metodes. Tas ļauj inženieriem identificētveids, smagums, unatrašanās vietaĢIS, strāvas kabeļu, transformatoru un sadales iekārtu izolācijas defektu novēršana, veicinot savlaicīgu iejaukšanos pirms katastrofālas atteices.

1. ĢIS (gāzes-izolācijas sadales iekārtas) pārbaude
Iekšējo defektu diagnostika: izmanto **UHF (ultra-augstas frekvences)** sensorus, lai atklātu brīvi-kustīgas metāla daļiņas, izolatora atbalsta defektus un gāzu -spraugas izlādi GIS.
Tiešā-līnijas pārbaude: izmanto **TEV (Transient Earth Voltage)** sensorus, lai veiktu ātru GIS ārējās virsmas skenēšanu, novērtējot iekšējo izlādes smagumu bez strāvas padeves pārtraukumiem vai korpusa atvēršanas.
Akustiskā lokalizācija: integrē ultraskaņas sensorus, lai precīzi noteiktu izlādes avotu atrašanās vietu, analizējot laika starpību akustisko viļņu izplatīšanā.
2. Augsta sprieguma{1}}barošanas kabeļa uzraudzība
Kabeļa korpuss un savienojumi: izmanto **HFCT (augstas-frekvences strāvas transformatorus)**, kas uzstādīti uz kabeļa iezemētā ekranēšanas slāņa, lai noteiktu izolācijas novecošanos kabeļa korpusā un savienojumu izgatavošanas defektus.
Liela-attāluma lokalizācija: precīzi aprēķina attālumu līdz bojājuma punktam, analizējot izlādes impulsu izplatīšanās laika starpību kabelī (pamatojoties uz TDR principu), panākot lokalizācijas precizitāti līdz skaitītāja līmenim.
3. Strāvas transformatora diagnostika
Iekšējās izlādes noteikšana: izmanto HFCT, lai noteiktu strāvas plūsmu transformatora neitrālā punkta neiezemētajā pusē, identificējot -pagriezienu īssavienojumus tinumos, vairāku-punktu zemējumu kodolā un peldoša potenciāla izlādi.
Integrētā izolācijas eļļas analīze: apvieno ar izšķīdušās gāzes analīzi (DGA), lai vēl vairāk apstiprinātu izlādes raksturu (piemēram, vai izlādes veids norāda uz termisku vai elektrisku defektu).
4. Augstsprieguma{1}}slēgiekārtas un kopņu sistēmas
Virsmas piesārņojums un mitrums: izmanto TEV sensorus, lai noteiktu virsmas izlādi sadales iekārtā, ko izraisa virsmas piesārņojums vai mitruma iekļūšana.
Kontaktu pārkaršanas priekšteči: lai gan tie galvenokārt paredzēti izlāžu noteikšanai, nopietnas kontaktu anomālijas var radīt arī īpašus augstas{0}}augstfrekvences signālus, kas kalpo kā diagnostikas palīgrīks.
5. Rotējošas iekārtas (ģeneratori/motori)
Statora tinumu izolācija: izmanto savienojuma kondensatorus vai HFCT, kas uzstādīti motora gala tinumos, lai noteiktu spraugu izlādi statora tinumos un novērtētu izolācijas novecošanas pakāpi.

Kādi pakalpojumi ir pieejami?

1. Risinājuma pielāgošana: Mēs iesakām atbilstošas ​​sensoru kombinācijas un galveno bloku konfigurācijas, pamatojoties uz klienta aprīkojuma veidu (ĢIS modelis, kabeļa garums, transformatora jauda) un pārbaudes mērķiem (kārtējā pārbaude, bojājumu lokalizācija vai tiešsaistes uzraudzība).
2. Tehniskās iespējamības analīze. Sarežģītām vidēm (piemēram, apakšstacijām ar lieliem elektromagnētiskiem traucējumiem) mēs nodrošinām uz vietas veiktus apsekojumus, lai novērtētu pārbaudes iespējamību.
3. Standartu konsultācijas: mēs risinām jautājumus par attiecīgo standartu piemērošanu, piemēram, IEC 60270 (daļējas izlādes mērījumi) un DL/T 911.
4. Demonstrācijas un izmēģinājumi: mēs piedāvājam aprīkojuma demonstrācijas, lai ilustrētu, kā identificēt tipiskus defektus, izmantojot PRPD modeļus.



Q1: Kāda ir atšķirība starp daļējas izlādes testu un izturības sprieguma pārbaudi? Vai viens var aizstāt otru?
A: Tie nevar aizstāt viens otru; drīzāk tie ir papildinoši.

Izturības sprieguma pārbaude ir "destruktīva" vai "ierobežojuma" pārbaude; pieliekot spriegumu, kas ir lielāks par darba spriegumu, tas pārbauda, ​​vai izolācija nesadalās. Tas var pateikt tikai to, vai izolācija ir "jau neizdevusies".
Daļējas izlādes pārbaude ir "nesagraujoša" vai "diagnostikas" pārbaude; tas nosaka vājus izlādes signālus darba sprieguma līmenī. Tas var pateikt, vai izolācija "pasliktinās" vai pastāv latenti defekti.
Ieteikums: Jaunu iekārtu pieņemšanai nepieciešama izturības sprieguma pārbaude; ekspluatācijas aprīkojuma uzturēšanai-vēlamā izvēle ir daļējas izlādes pārbaude, jo tā var atklāt agrīnās stadijas defektus, kurus nevar noteikt sprieguma testēšanā, neradot izolācijas bojājumus.

Q2: Kas ir PRPD modelis? Kāda ir tā lietderība?
A: PRPD (Phase{0}}Resolved Partial Discharge) ir sadalījuma karte, kas attēlo daļējas izlādes amplitūdu pret sprieguma fāzes leņķi. Tas darbojas kā "pirkstu nospiedums" noteiktām kļūmēm.

Iekšējā tukšuma izlāde: parasti ir "zaķa{0}}auss" formas sadalījums, kas parādās sprieguma maksimumu tuvumā.
Virsmas izlāde: uzrāda plašāku sadalījumu, bieži vien tuvu sprieguma nulles{0}}šķērsošanas apgabaliem.
Peldošā elektroda izlāde: modelis attēlo neregulāru, izkliedētu "pirkstam{0}}līdzīgu" sadalījumu.
Analizējot PRPD modeļus, eksperti var noteikt izolācijas defekta veidu un smagumu.

3. jautājums: Vai ir iespējams noteikt daļēju izlādi GIS iekšienē, nepārtraucot strāvas padevi?
A: Jā, tā ir. Šī ir galvenā PD noteikšanas priekšrocība.

UHF metode: izmantojot UHF sensorus, kas uzstādīti uz ĢIS korpusa (vai sensorus, kas īslaicīgi uzstādīti pie pārbaudes logiem vai viļņvadiem), iekšējās izlādes var noteikt, kamēr iekārta paliek strāva.
TEV metode: mērot pārejošu zemes spriegumu uz ĢIS korpusa virsmas, noteikšanu var veikt līdzīgi sprieguma apstākļos.
Ultraskaņas metode: saņemot akustiskus signālus uz ĢIS korpusa virsmas, noteikšanu var veikt arī tad, kad iekārta paliek strāva.
