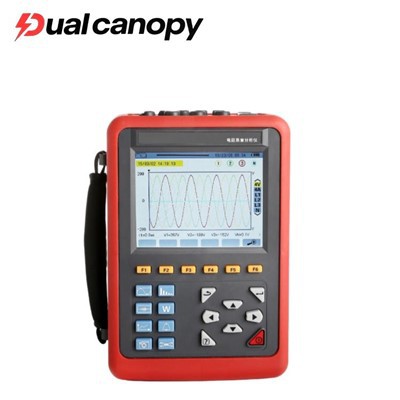

Augstas precizitātes elektroniskais trīsfāzu enerģijas un strāvas kvalitātes testeris

Enerģijas kvalitātes analizators ir visaptverošs pārbaudes instruments, ko rūpīgi izstrādājis mūsu uzņēmums un kas ir īpaši izstrādāts trīs fāžu lauka pārbaudei, daudz{0}}funkcionālai un inteliģentai, kodolīgai cilvēka{1}}iekārtas darbībai. Tas ir ērti lietojams, liels LCD ekrāns, augsta izšķirtspēja, saskarne gan ķīniešu, gan angļu valodā, triecienizturīga apvalka struktūra un tā tālāk. Var vienlaicīgi izmērīt 4-kanālu strāvu (ABC trīsfāzu un neitrālo vadu strāvu), 4-kanālu spriegumu (ABC trīs-fāžu spriegumu un neitrālas līnijas spriegumu uz zemi), strāvas sprieguma maksimālo vērtību, maksimālo/minimālo vērtību periodā, trīs-fāzu jaudas nelīdzsvarotības koeficientu, redzamās jaudas jaudas koeficientu, īstermiņa transformatoru, reaktīvo spriegumu. koeficients un nobīdes jaudas koeficients, aktīvā jauda, reaktīvā jauda, šķietamā jauda, kopējā harmoniskā kropļošana un harmonika utt.; Parādīt reāllaika viļņu formu, harmonisko attiecību joslu diagrammas strāvas spriegumam; Dinamiski tveriet momentānās sprieguma strāvas izmaiņas, uzraugiet starta strāvu, uzraugiet jaudas parametrus un ģenerējiet trauksmes sarakstu, ģenerējiet tendenču diagrammu ilgu laiku ierakstiet testa datus.
Pašreizējos enerģijas lietojumos arvien vairāk lielu energoiekārtu, elektrotīkla defekti ir kļuvuši arvien sarežģītāki, nozarei attīstoties, tas arvien vairāk izvirza augstu pieprasījumu pēc šīs elektroenerģijas kvalitātes. Šim nolūkam mēs nodrošinām šo elektroenerģijas kvalitātes analizatoru, ar kuru jūs varat ātrāk un precīzāk novērst sarežģītās energosistēmu problēmas un veikt visaptverošāku un sistēmiskāku elektroenerģijas kvalitātes parametru uzraudzību un uzturēšanu.
Enerģijas kvalitātes analizators izmanto DSP + ARM dubultprocesora arhitektūru, DSP izmanto datu vākšanai un algoritmu apstrādei, ARM izmanto sakaru protokola un cilvēka{1}}mašīnas saskarnes apstrādei; Analogā signāla iegūšana notiek ar 2 ADI uzņēmuma AD7655 vienībām. AD7655 izšķirtspēja ir 16 bitu, un tā ir 4 kanālu sinhronā iztveršana. Augstākais iztveršanas ātrums var sasniegt 1 MSPS, lai nodrošinātu kanāla precizitāti un informācijas integritāti un nepalaistu garām nekādas pārejošas izmaiņas režģī, var precīzāk noteikt pārejošas viļņu formas krasu pieaugumu un kritumu, kā arī viļņu formas momentānu pārtraukumu; DSP darba frekvence ir lielāka par 200 MHz, lai varētu savlaicīgi uzraudzīt elektrotīklu un dinamiski pielāgot diskretizācijas frekvenci, lai realizētu jaudas frekvences un paraugu ņemšanas frekvences sinhronizāciju; Izmantojot 5.6 -collu LCD krāsu ekrānu, 640 x 480 punktu izšķirtspēju, ar dažādu displeja krāsu atšķirību starp fāzes, viļņu formas, vektoru diagrammas, harmonikas attiecības parametriem, lietotājs var būt efektīvāks un intuitīvāk izprast elektrotīkla parametru stāvokli. Iebūvētajā{15}}zibatmiņā vienlaikus var saglabāt 60 ekrānuzņēmumu grupas, 150 pārejas sprieguma/strāvas viļņu formas attēlu grupas un 12 800 trauksmju sarakstu grupas. Starta strāvas noteikšanas modelis var nepārtraukti uztvert sākuma strāvas viļņu formu 100 s. Iebūvēta -2G atmiņas karte tendenču līknes ieraksta glabāšanai, vienlaicīga 20 parametru ierakstīšana (var izvēlēties pēc vajadzības) apkopo datus reizi piecās sekundēs, tendenču līknes ierakstus var glabāt 300 dienas.
Enerģijas kvalitātes analizators arī nosaukts: Inteliģents trīsfāzu strāvas kvalitātes analizators, daudzfunkcionāls strāvas kvalitātes analizators, kas vienlaikus ar harmonikas analizatora funkcijām, fāzes volt{0}}ampērmetrs, elektrisko parametru testeris. Tas attiecas uz elektroenerģijas rūpniecību, naftas ķīmiju, metalurģiju, dzelzceļu, kalnrūpniecības uzņēmumiem, zinātniskās pētniecības iestādi, metroloģijas nodaļu. Īpaši piemērots visu sprieguma, strāvas, jaudas, jaudas, harmonikas, fāzes elektrisko parametru visaptverošai analīzei un diagnostikai.

ekrāna displejs, izšķirtspēja 640 punkti x 480 punkti, ar dažādu displeja krāsu atšķirību starp fāzes parametriem, viļņu formu, vektoru diagrammu, harmonisko attiecību, lietotājs var būt efektīvāks un intuitīvāk izprast elektrotīkla parametru stāvokli. Iebūvētajā-zibatmiņā vienlaikus var saglabāt 60 ekrānuzņēmumu grupas, 150 pārejas sprieguma/strāvas viļņu formas attēlu grupas un 12 800 trauksmju sarakstu grupas. Starta strāvas noteikšanas modelis var nepārtraukti uztvert sākuma strāvas viļņu formu 100 s. Iebūvēta -2G atmiņas karte, lai saglabātu tendenču līknes ierakstu, vienlaikus ierakstot 20 parametrus (var izvēlēties pēc vajadzības), apkopo datus reizi piecās sekundēs, tendenču līknes ierakstus var glabāt 300 dienas.
Enerģijas kvalitātes analizators arī nosaukts: Inteliģents trīsfāzu strāvas kvalitātes analizators, daudzfunkcionāls strāvas kvalitātes analizators, kas vienlaikus ar harmonikas analizatora funkcijām, fāzes volt{0}}ampērmetrs, elektrisko parametru testeris. Tas attiecas uz elektroenerģijas rūpniecību, naftas ķīmiju, metalurģiju, dzelzceļu, kalnrūpniecības uzņēmumiem, zinātniskās pētniecības iestādi, metroloģijas nodaļu. Īpaši piemērots visu sprieguma, strāvas, jaudas, jaudas, harmonikas, fāzes elektrisko parametru visaptverošai analīzei un diagnostikai.
