Augstas precizitātes strāvas transformatora attiecība 100/5A

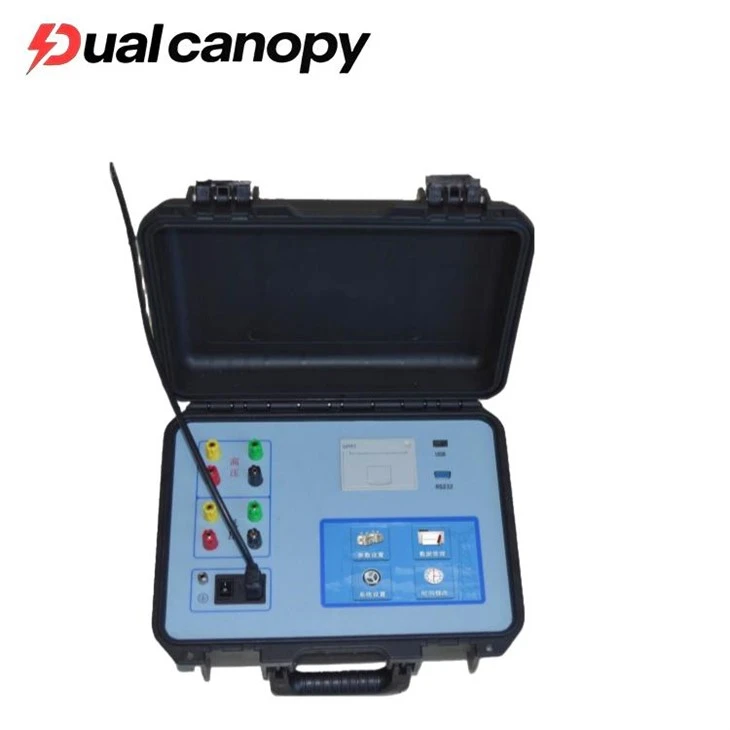

Augstas precizitātes strāvas transformatora attiecības 100/5A transformatora transformācijas attiecības mērīšana, izmantojot attiecību tiltu, ir apgrūtinošs process ar šauru mērījumu diapazonu, kas vairs neatbilst mūsdienu mērījumu ātrajām un efektīvajām prasībām. Tāpēc mūsu rūpnīca ir pieņēmusi modernas elektroniskās tehnoloģijas, lai izstrādātu jaunas paaudzes pilnībā automātisku transformācijas koeficientu un grupas tipa testeri. Transformatora transformācijas koeficienta pilnībā automātiskajam testerim ir maza izmēra, vieglā svara, augstas precizitātes un labas stabilitātes priekšrocības. Augstas precizitātes strāvas transformatora attiecības 100/5A transformatora transformācijas koeficienta pilnībā automātiskais testeris izmanto lielu-ekrāna šķidro kristālu displeju ar ķīniešu rakstzīmēm un izvēlnes darbību, un saskarne ir skaidra. Transformācijas koeficientu un grupas veidu var izmērīt vienlaikus. Transformatora transformācijas koeficienta pilnībā automātiskais testeris ir ideāls testēšanas instruments enerģētikas nozarēm.
SXBB tipa transformatoru transformācijas koeficienta pilnībā automātiskajam testerim saskaņā ar IEC un valsts noteikumiem ir jāveic transformatoru transformācijas koeficientu testi pusfabrikātiem un gataviem izstrādājumiem transformatora ražošanas procesa laikā, kā arī tikko uzstādītiem un kapitāli remontētiem transformatoriem pirms to nodošanas ekspluatācijā. Valsts enerģētikas departamenta profilaktiskās pārbaudes procedūrās ir regulāri jānosaka transformatoru transformācijas koeficients ekspluatācijas transformatoriem. Izmantojot transformatora transformācijas koeficienta testu, var pārbaudīt transformatora tinuma tinumu pagriezienu attiecību, krānu pārslēga stāvokli, vai transformatorā nav pagriezienu īssavienojumi un vai to var darbināt paralēli, tādējādi nodrošinot iekārtas drošu lietošanu.

1. Automātiski izmērīt savienojuma grupu.
2. Automātiski veiciet grupas pārveidošanu un var tieši izmērīt vienas-fāzes, trīs-fāžu transformatoru un transformatoru ar savstarpēju induktivitāti transformācijas koeficientu.
3. Automātiski pārslēdziet fāžu secību.
4. Automātiski pārslēdziet diapazonu.
5. Automātiski kalibrējiet instrumentu.
6. Pēc standarta transformācijas koeficienta ievadīšanas tas var automātiski aprēķināt relatīvo kļūdu.
7. Mērīšana tiek pabeigta vienā piegājienā, un pārbaudes spriegums tiek automātiski atslēgts.
8. Mērījumu rezultāti tiek automātiski saglabāti. Testa datus var izdrukāt un saglabāt 20 vēsturiskos mērījumu datus.

1. 1. apdrošināšana ir 2 A, bet 2. apdrošināšana — 0,5 A. Ja testa līnijā ir īssavienojums- vai augstsprieguma un zemsprieguma savienojumi tiek mainīti, apdrošināšana izkusīs. Pēc apdrošināšanas izkūšanas, ja tiek veikts mērījums, tas apstāsies pēc "Mērīšana... Lūdzu, uzgaidiet!" Lūdzu, izslēdziet iekārtu, nomainiet to pašu jaudas apdrošināšanu un pārbaudiet vēlreiz.
2. Savienojumam jāpaliek labā kontaktā. Instrumentam jābūt labi iezemētam!
3. Automātiskā transformatora attiecību pārbaudītāja darba vietai ir jāatrodas tālu no spēcīgiem elektriskiem laukiem, spēcīgiem magnētiskajiem laukiem un augstfrekvences iekārtām. Strāvas padeves traucējumiem jābūt pēc iespējas mazākiem. Vēlams izmantot apgaismojuma līnijas. Ja strāvas padeves traucējumi joprojām ir lieli, instrumentu var darbināt ar maiņstrāvas attīrīšanas barošanas avotu. Maiņstrāvas attīrīšanas barošanas avota jaudai jābūt lielākai par 200 VA.
